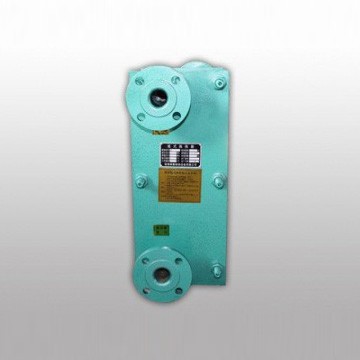

泰勒板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型有效換熱器。其結構主要包括以下幾個部分：
　　1.傳熱板片：這是泰勒板式換熱器主要起換熱作用的元件，一般波紋做成人字形。傳熱板片的材質根據流體介質的不同而有所選擇，大多采用不銹鋼和鈦材制作而成。
　　2.密封墊片：這些墊片主要是在換熱板片之間起密封作用。泰勒板式換熱器的密封墊片主要有丁腈橡膠、三元乙丙橡膠、氟橡膠等材質，根據不同介質采用不同橡膠。
　　3.兩端壓板：兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。
　　4.夾緊螺栓：夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
　　5.掛架：掛架主要是支承換泰勒板式換熱器片，使其拆卸、清洗、組裝等方便。
　　在組裝過程中，板片以金屬板片（一般厚度為0.5～1.0mm）為換熱元件，由不銹鋼、工業純鈦或其他材料的薄板壓制而成。泰勒板式換熱器通常用模具將板片壓制成各種槽型或波紋形，既可以較大板片的剛度，以防止板片受壓時變形，也增強了流體的湍流程度，增加了換熱面積。每塊板片的四角各開有一孔，板片四周以及孔的周圍壓有密封墊片槽，并根據需要在孔的周槽中放置有墊片，起到允許流體或阻止流體進入板面之間通道的作用。若將數個板片按照換熱要求依次排列在支架上，并用固定壓緊板和活動壓緊板由壓緊螺桿壓緊，在相鄰的板片間就形成了流體通道，借助板片四角的孔口與墊片。

　　泰勒板式換熱器的工作原理是通過帶一定波紋形狀的金屬板片疊裝而成的新型有效換熱器，構造包括墊片、壓緊板（活動端板、固定端板）和框架（上、下導桿,前支柱）組成，泰勒板式換熱器板片之間由密封墊片進行密封并導流，分隔出冷/熱兩個流體通道，冷/熱換熱介質分別在各自通道流過，與相隔的板片進行熱量交換，以達到用戶所需溫度。每塊板片四角都有開孔，泰勒板式換熱器組裝成板束后形成流體的分配管和匯集管，冷/熱介質熱量交換后，從各自的匯集管回流后循環利用。
